RELAIS PROT DE 17a-25A D25-D38-SCHLRD22

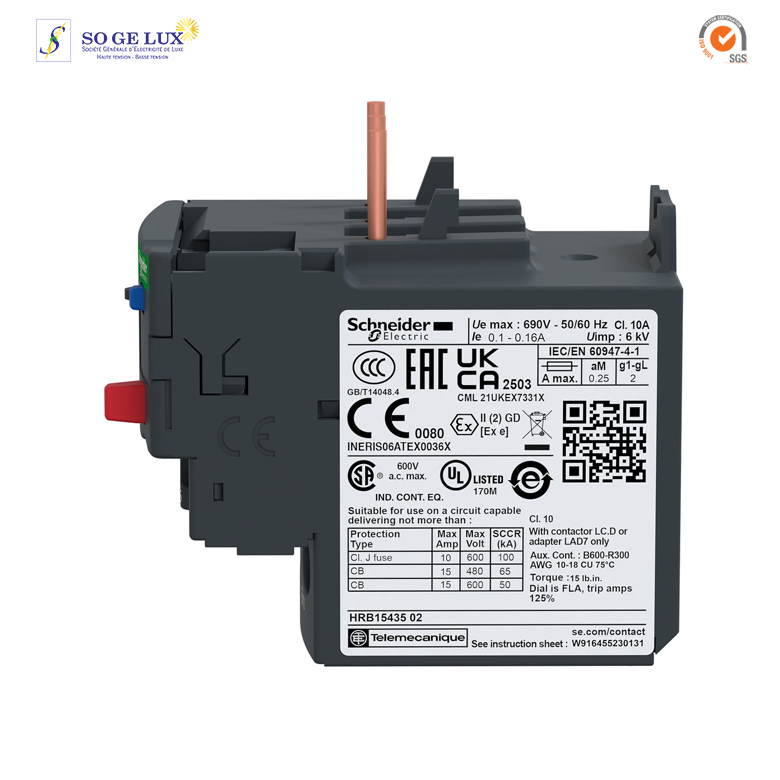

RELAIS PROT DE 17a-25A D25-D38-SCHLRD22 – Image 2

RELAIS PROT DE 17a-25A D25-D38-SCHLRD22

0 CFA

Réf : LRD22

Réf SOGELUX : SCHLRD22

Fiche technique

Ajouter à la liste d’envies
Categories: Brand:

Description

Le LRD22 est un relais de protection thermique TeSys LRD de Schneider Electric pour un montage direct des contacteurs TeSys D Avec une zone de réglage thermique de 16–24 A, une durée de déclenchement de classe 10A et une détection de déséquilibre de tension, il protège les moteurs de 11 kW à 400 V Il est équipé de boutons manuels Test et Réarmement, d’un contact auxiliaire de déclenchement et d’un voyant Disponible dans le monde entier, il est conforme à plusieurs normes (IEC, UL, CSA, CCC, EAC, Marine) et bénéficie de l’écolabel Green Premium (RoHs/Reach)

Spécifications

Principales
Gamme TeSys
TeSys Deca
Nom du produit TeSys LRD
TeSys Deca
Type de produit ou équipement Différentiel à bilames
Nom de l’appareil LRD
Utilisation du relais Protection moteur
Produits compatibles LC1D25
LC1D32
LC1D38
Type de réseau CC
CA
Classe de surcharge thermique Classe 10A se conformer à CEI 60947-4-1
Zone de réglage de protection thermique 16…24 A
[Ui] tension assignée d’isolement Circuit de puissance: 600 V se conformer à CSA
Circuit de puissance: 600 V se conformer à UL
Circuit de puissance: 690 V se conformer à CEI 60947-4-1
Complémentaires
Fréquence du réseau 0 à 400 Hz
Support de montage Platine, avec accessoires spécifiques
Rail, avec accessoires spécifiques
Sous le contacteur
Seuil de déclenchement 1,14 +/- 0,06 Ir se conformer à CEI 60947-4-1
Composition contact auxiliaire 1 NO + 1 NF
[Ith] courant thermique conventionnel 5 A pour circuit de signalisation
Courant admissible 1,5 A à 240 V AC-15 pour circuit de signalisation
0,1 A à 250 V DC-13 pour circuit de signalisation
[Ue] tension assignée d’emploi 690 V CA 0 à 400 Hz pour circuit de puissance se conformer à CEI 60947-4-1
Calibre du fusible à associer 4 A gG for circuit de signalisation
4 A BS for circuit de signalisation
[Uimp] tension assignée de tenue aux chocs 6 kV
Sensibilité à une perte de phase Courant de déclenchement 130 % d’Ir sur deux phases, le dernier au niveau 0
Type de commande Rouge bouton-poussoir: stop
Bleu bouton-poussoir: raz
Compensation en température -20…60 °C
Mode de raccordement Circuit de commande: borniers à vis-étrier 2 câble(s) 1…2,5 mm² souple sans extrémité de câble
Circuit de commande: borniers à vis-étrier 2 câble(s) 1…2,5 mm² souple avec extrémité de câble
Circuit de commande: borniers à vis-étrier 2 câble(s) 1…2,5 mm² rigide
Circuit de puissance: borniers à vis-étrier 1 câble(s) 1,5…10 mm² souple sans extrémité de câble
Circuit de puissance: borniers à vis-étrier 1 câble(s) 1…6 mm² souple avec extrémité de câble
Circuit de puissance: borniers à vis-étrier 1 câble(s) 1,5…10 mm² rigide
Couple de serrage Circuit de commande :1,7 N.m – sur borniers à vis-étrier
Circuit de puissance :2,5 N.m – sur borniers à vis-étrier
Hauteur 66 mm
Largeur 45 mm
Profondeur 70 mm
Poids du produit 0,124 kg
Environnement
Tenue climatique se conformer à IACS E10
Degré de protection IP IP20 conforming to CEI 60529
Température de fonctionnement -20…60 °C sans réduction de courant se conformer à CEI 60947-4-1
Température ambiante de stockage -60…70 °C
Tenue à la flamme V1 se conformer à UL 94
Robustesse mécanique Vibrations: 6 Gn se conformer à CEI 60068-2-6
Chocs: 15 Gn pour 11 ms se conformer à CEI 60068-2-7
Tenue diélectrique 1,89 kV à 50 Hz se conformer à CEI 60947-1
Normes EN/CEI 60947-4-1
EN/CEI 60947-5-1
UL 60947-4-1
UL 60947-5-1
CSA C22.2 No 60947-4-1
CSA C22.2 No 60947-5-1
GB/T 14048.4
GB/T 14048.5
EN 50495
Certifications du produit CEI
UL
CSA
CCC
EAC
BV
RINA
DNV-GL
LROS (Lloyds register of shipping)
ATEX INERIS
UKCA
Emballage
Type d’emballage 1 PCE
Nb produits dans l’emballage 1 1
Hauteur de l’emballage 1 5,000 cm
Largeur de l’emballage 1 7,600 cm
Longueur de l’emballage 1 8,800 cm
Poids de l’emballage 1 143,000 g
Type d’emballage 2 S02
Nb produits dans l’emballage 2 24
Hauteur de l’emballage 2 15,000 cm
Largeur de l’emballage 2 30,000 cm
Longueur de l’emballage 2 40,000 cm
Poids de l’emballage 2 3,731 kg
Type d’emballage 3 P06
Nb produits dans l’emballage 3 384
Hauteur de l’emballage 3 80,000 cm
Largeur de l’emballage 3 80,000 cm
Longueur de l’emballage 3 60,000 cm
Poids de l’emballage 3 74,924 kg
Garantie contractuelle
Garantie 18 mois
