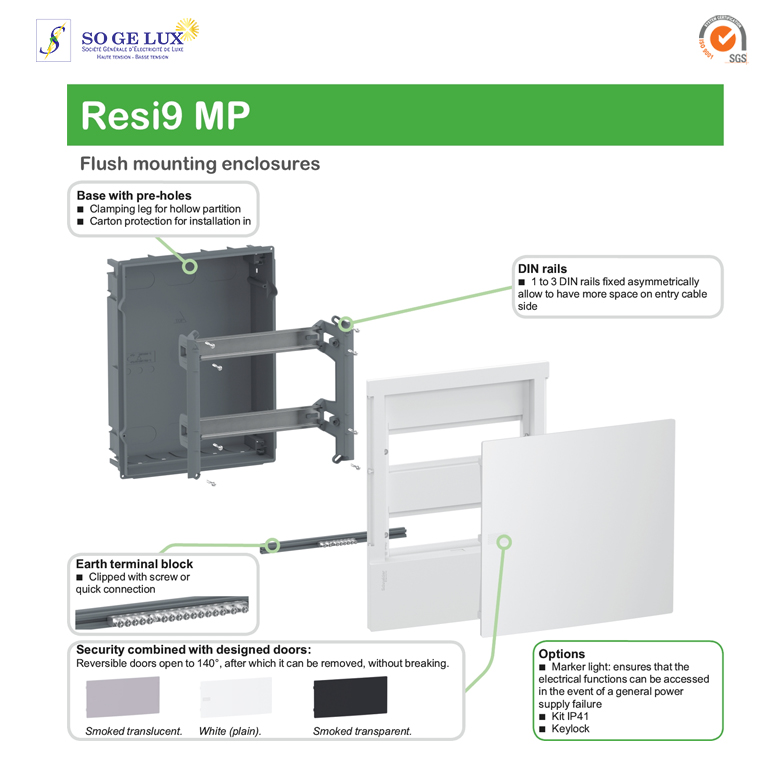

Ce coffret Resi9 MP est un coffret modulaire encastrable. Ce coffret est composé de 2 rangées de 12 modules de 18mm. Il peut accueillir tous types d’appareillages modulaires. Le degré de protection IP est IP40. Il est muni d’une porte translucide. La couleur de la face avant est blanche (RAL 9003). Il est destiné à une installation neuve ou en rénovation en habitation. Il est équipé d’un rail asymétrique de 35 mm. Il est livré avec 1 bornier de terre et 1 bornier de neutre avec bornes de raccordement vissées. Le bornier de terre fournit 16 départs (2x16mm² + 6x6mm² + 8x10mm² + 8x10mm²). Le neutre fournit 16 départs (2x16mm² + 6x6mm²). Le courant nominal In est jusqu’à 63A. Il est conforme aux normes IEC 60439-1 et 3, IEC 60670-1 et 24. Les dimensions totales sont (L) 294 mm x (H) 377 mm x (P) 98 mm. Le boîtier est en technoplastique (partie arrière et face avant). La porte est en technoplastique. La résistance du plastique aux flammes et à la chaleur anormale est de 750°C pour la porte et la face avant et de 850°C pour la partie arrière. Le degré de protection IK est IK07. La température de fonctionnement est de -25°C à 60°C.
Caractéristiques
Principal
Gamme
Rési9
Nom du produit
Rési9 MP
Type de produit ou de composant
Enceinte
Type de boîtier
Boîtier modulaire
Nombre de modules de 18 mm par rangée
12
Nb de lignes horizontales
2
Type de porte
Translucid
Largeur
Mur : 270 mm Extérieur : 294 mm
Hauteur
Mur : 353 mm Extérieur : 377 mm
Profondeur
Extérieur : 18 mm Paroi : 80 mm Total : 98 mm
Complémentaire
montage du boîtier
Flush
Pas de 9 mm
24
Nombre total de modules de 18 mm
24
[In] courant nominal
63 A
Type de rail
Rail asymétrique de 35 mm
Description de la plaque de montage
Sans plaque de montage
Entrée de câble
Trous prédécoupés
Fonction bornier
Terre/neutre
Nombre de borniers
1 terre (vissée) avec 16 départs 1 neutre (vissée) avec 16 départs
Bloc de distribution sortant
2 x 16 mm² pour la terre 2 x 16 mm² pour le neutre 6 x 6 mm² pour la terre 6 x 6 mm² pour le neutre 8 x 10 mm² pour la terre 8 x 10 mm² pour le neutre
Matériau de l’enceinte
Partie arrière : technoplastique Porte : technoplastique Face avant : technoplastique
Profondeur intérieure
76 mm
Couleur
Face avant : blanche (RAL 9003) Porte : translucide
Segment de marché
Résidentiel Petit commercial
Environnement
Normes
CEI 61439-1 CEI 61439-3 CEI 60670-1 CEI 60670-24
Labels de qualité
IMQ
Résistance au feu
Porte : 650 °C Partie arrière : 650 °C Face avant : 650 °C
Degré de protection IP
IP40
Degré de protection IK
IK07
Température de l’air ambiant pour le fonctionnement
-25…60 °C
Unités d’emballage
Type d’unité de colis 1
PCE
Nombre d’unités dans le paquet 1
1
Paquet 1 Hauteur
9.800 cm
Paquet 1 Largeur
29.400 cm
Longueur du paquet 1
37.700 cm
Poids du colis 1
1,280 kg
Type d’unité de colis 2
BB1
Nombre d’unités dans le paquet 2
5
Paquet 2 Hauteur
52.000 cm
Paquet 2 Largeur
30.000 cm
Paquet 2 Longueur
40.000 cm
Poids du colis 2
8,050 kg
Type d’unité de colis 3
P12
Nombre d’unités dans le paquet 3
80
Paquet 3 Hauteur
120 000 cm
Paquet 3 Largeur
80.000 cm
Paquet 3 Longueur
120 000 cm
Paquet 3 Poids
116 000 kg
Garantie contractuelle
Garantie
12 mois
