COFFRET MINIPRAGMA 1R 8M SAILLIE PT AVEC-MIP11108T
COFFRET MINIPRAGMA 1R 8M SAILLIE PT AVEC-MIP11108T – Image 2

COFFRET MINIPRAGMA 1R 8M SAILLIE PT AVEC-MIP11108T

0 CFA

Ref : MIP11108T

IMAGE 360

Fiche technique

Ajouter à la liste d’envies
Categories: Brand:

Spécifications

Principales
Gamme Resi9
Nom du produit Resi9 MP
Type de produit ou équipement Boîtier
Type d’extensibilité Boîtier modulaire
Nombre de modules 18mm par rangée 8
Nombre de rangées horizontales 1
Type de porte Translucide

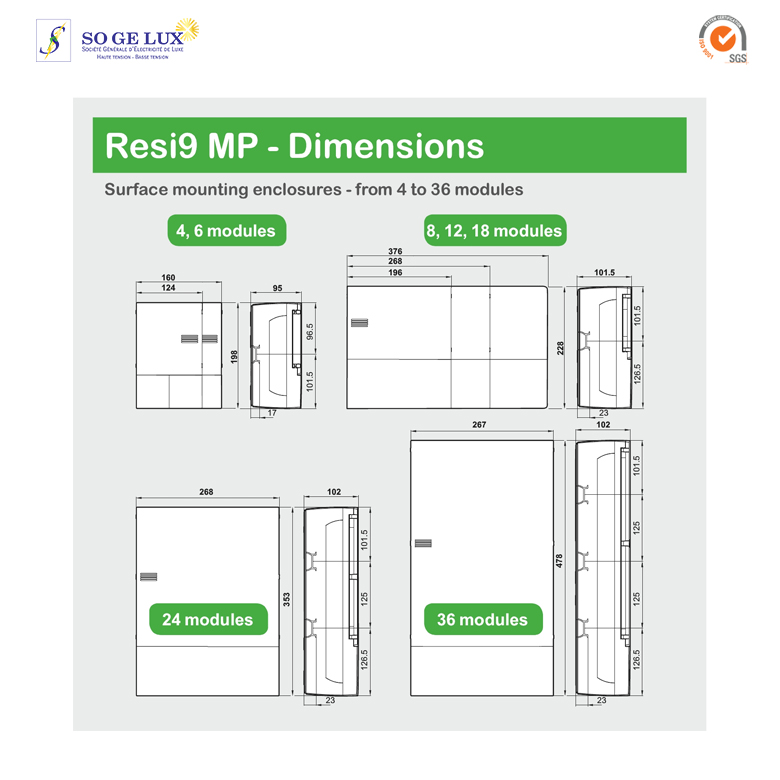

Largeur Extérieur: 196 mm
Hauteur Extérieur: 198 mm
Profondeur Extérieur : 101,5 mm
Complémentaires
Installation du coffret En saillie
Pas de 9 mm 16
Nombre total de modules de 18 mm 8
[In] courant assigné d’emploi 63 A
Type de rail Rail asymétrique 35 mm
Type de châssis plein Sans châssis plein
Entrée câble 1 collerette de gaine électrique
1 collerette nue
Type de bornier Terre
Nombre de borniers 1 terre (vissé) avec 8 sortants
Départs du bornier répartiteur 1 x 16 mm² pour terre
3 x 6 mm² pour terre
4 x 10 mm² pour terre
Matière du coffret Partie arrière: techno plastique
Porte: techno plastique
Face avant: techno plastique
Profondeur interne 80 mm
Couleur Face avant: blanc (RAL 9003)
Porte: translucide
Environnement
Normes CEI 61439-1
CEI 61439-3
CEI 60670-1
CEI 60670-24
Labels qualité IMQ
Tenue au feu Partie arrière: 750 °C
Porte: 650 °C
Face avant: 750 °C
Degré de protection IP IP40
Tenue aux chocs IK IK07
Température de l’air ambiant en fonctionnement -25…60 °C
Emballage
Type d’emballage 1 PCE
Nb produits dans l’emballage 1 1
Hauteur de l’emballage 1 10,200 cm
Largeur de l’emballage 1 19,600 cm
Longueur de l’emballage 1 22,800 cm
Poids de l’emballage 1 560,000 g
Type d’emballage 2 BB1
Nb produits dans l’emballage 2 10
Hauteur de l’emballage 2 52,000 cm
Largeur de l’emballage 2 30,000 cm
Longueur de l’emballage 2 40,000 cm
Poids de l’emballage 2 5,700 kg
Type d’emballage 3 P12
Nb produits dans l’emballage 3 160
Hauteur de l’emballage 3 120,000 cm
Largeur de l’emballage 3 80,000 cm
Longueur de l’emballage 3 120,000 cm
Poids de l’emballage 3 103,200 kg
Garantie contractuelle
Garantie 18 mois
