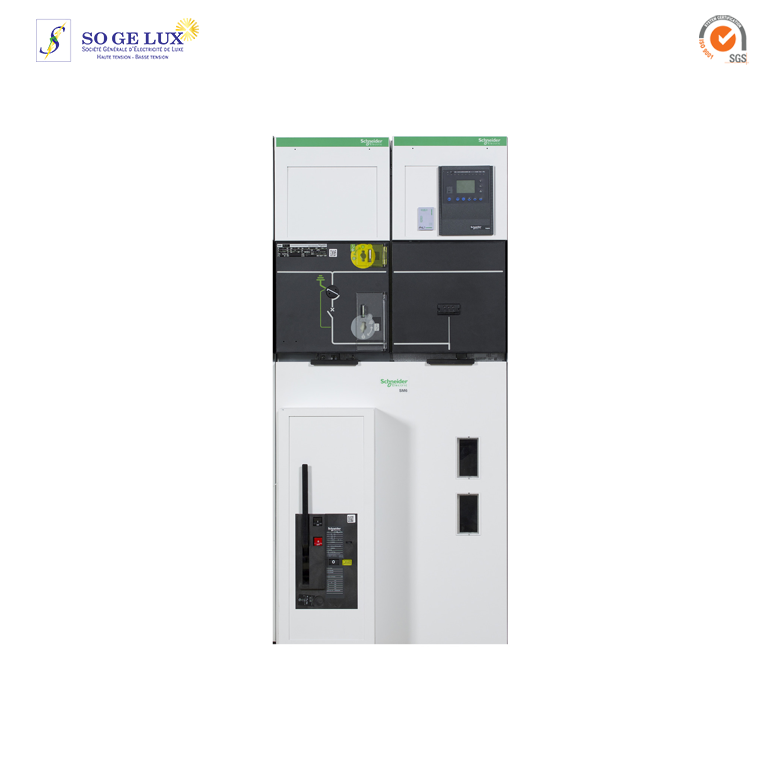

Cellule SM6 (AIS) Disjoncteur Simple Sect - DM1-A 24 KV TC 50/100 - SM61DS20I2D106CR04

Cellule SM6 (AIS) Disjoncteur Simple Sect – DM1-A 24 KV TC 50/100 – SM61DS20I2D106CR04

0 CFA

Ref : SM61DS20I2D106CR04

Réf SOGELUX :

Fiche technique

Ajouter à la liste d’envies
Categories: Tags: Brand:

Spécifications

Principales
Gamme de produit SM6-24
Type de technologie Tableau isolé dans l’air
Nom de l’appareil DM1A
Type de produit ou équipement Cellule
Isolation Simple isolation
Application Disjoncteur
Système de télécontrôle du réseau sans
Classification arc interne A-FL
Tenue arc interne 12,5 kA 1 s
Fréquence du réseau (fr) 50 Hz
Tension assignée (Ur) 24 kV
Niveau d’isolement ondes de choc 1,2/50 µs (Up) 125 kV crête
Courant nominal [I] 630 A
Courant assigné de courte durée admissible (Ik) 12,5 kA rms 1s
Normes CEI 62271-200
Complémentaires
Entrée câble Bas
Courant assigné jeu de barres (Ir) 630 A
Type de commande CS manuel
Surveillance thermique Oui – TH110
Surveillance de l’environnement Yes – CL110
Indication de tension système d’indication présence tension
Type de comptage Operating counter
Type de protection Disjoncteur
Nom du disjoncteur SF1 type 1
Installation du disjoncteur Fixe déconnectable
Position de montage du disjoncteur Côté gauche (B1)
Masse 410 kg
Hauteur 1600 mm
Largeur 750 mm
Profondeur 1220 mm
Environnement
Température de l’air ambiant en fonctionnement -5…40 °C
Température ambiante de stockage -40…70 °C
Degré de protection IP IP3X
Tenue aux vibrations 0,5 gn horizontal
0,4 gn vertical
Altitude de fonctionnement <= 1000 m
Emballage
Type d’emballage 1 PCE
Nb produits dans l’emballage 1 1
Hauteur de l’emballage 1 122,0 cm
Largeur de l’emballage 1 75,0 cm
Longueur de l’emballage 1 160,0 cm
Poids de l’emballage 1 425,0 kg
